18-09-2015Мастер-Класс - Изготовления классического столярного верстакаИзготовление классического деревянного столярного верстака «немецкого» типа. Наконец – то дошло дело до учительского верстака в нашей учебной мастерской, выдалась свободная минутка сделать верстак для себя, а не использовать верстаки учеников. Выбор пал на классический деревянный верстак, я его называю «немецкого» типа, тот, который я помню ещё по урокам труда в школе; с поперечными ( передними) Г – образными тисками и коробчатыми продольными(задними).
Изготовление классического деревянного столярного верстака немецкого типа. Наконец-то дошло дело до учительского верстака в нашей учебной мастерской. Выдалась свободная минутка сделать верстак для себя, а не использовать верстаки учеников. Выбор пал на классический деревянный верстак, я его называю верстаком немецкого типа, тот, который я помню ещё по урокам труда в школе, с поперечными ( передними) Г–образными тисками и коробчатыми продольными (задними).

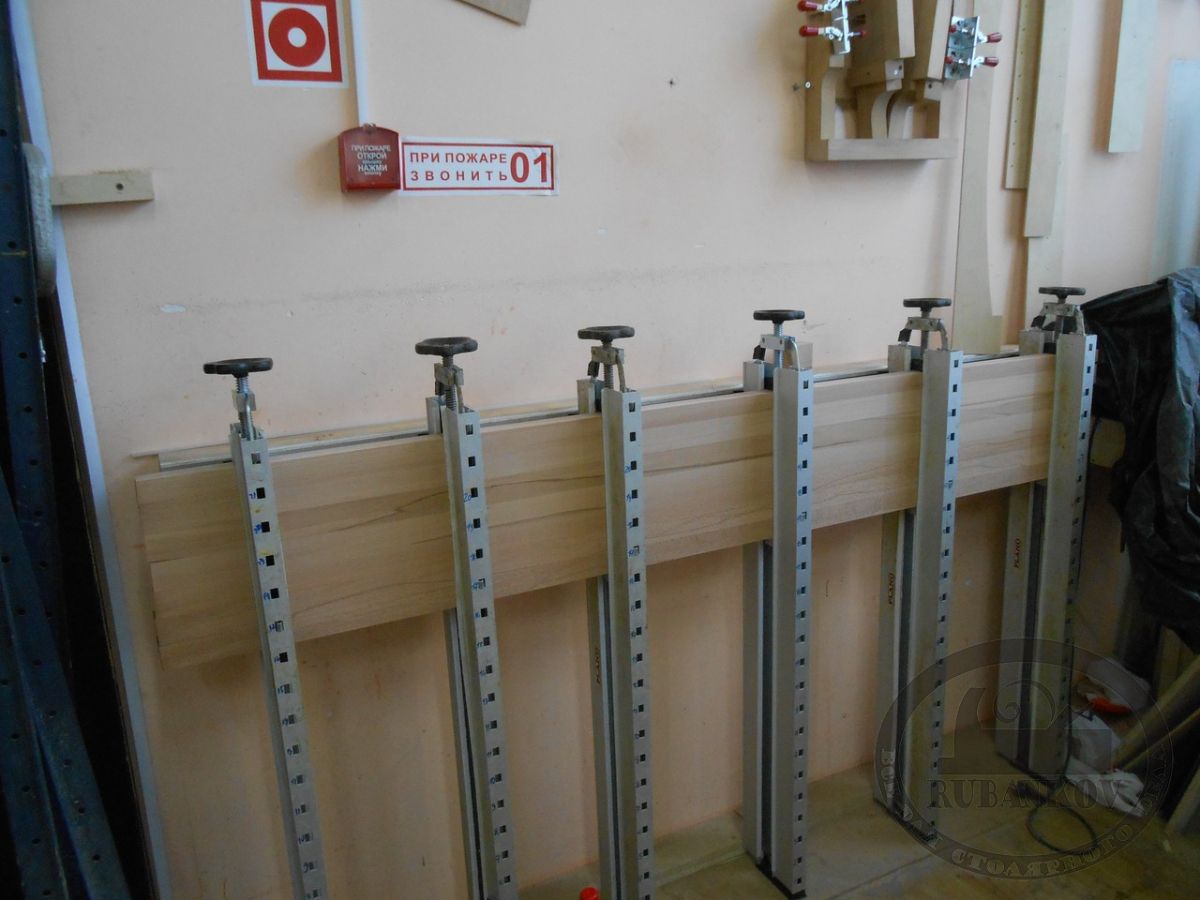

Щит для верстачной доски, толщиной 40 мм сплачивался в ваймах Plano

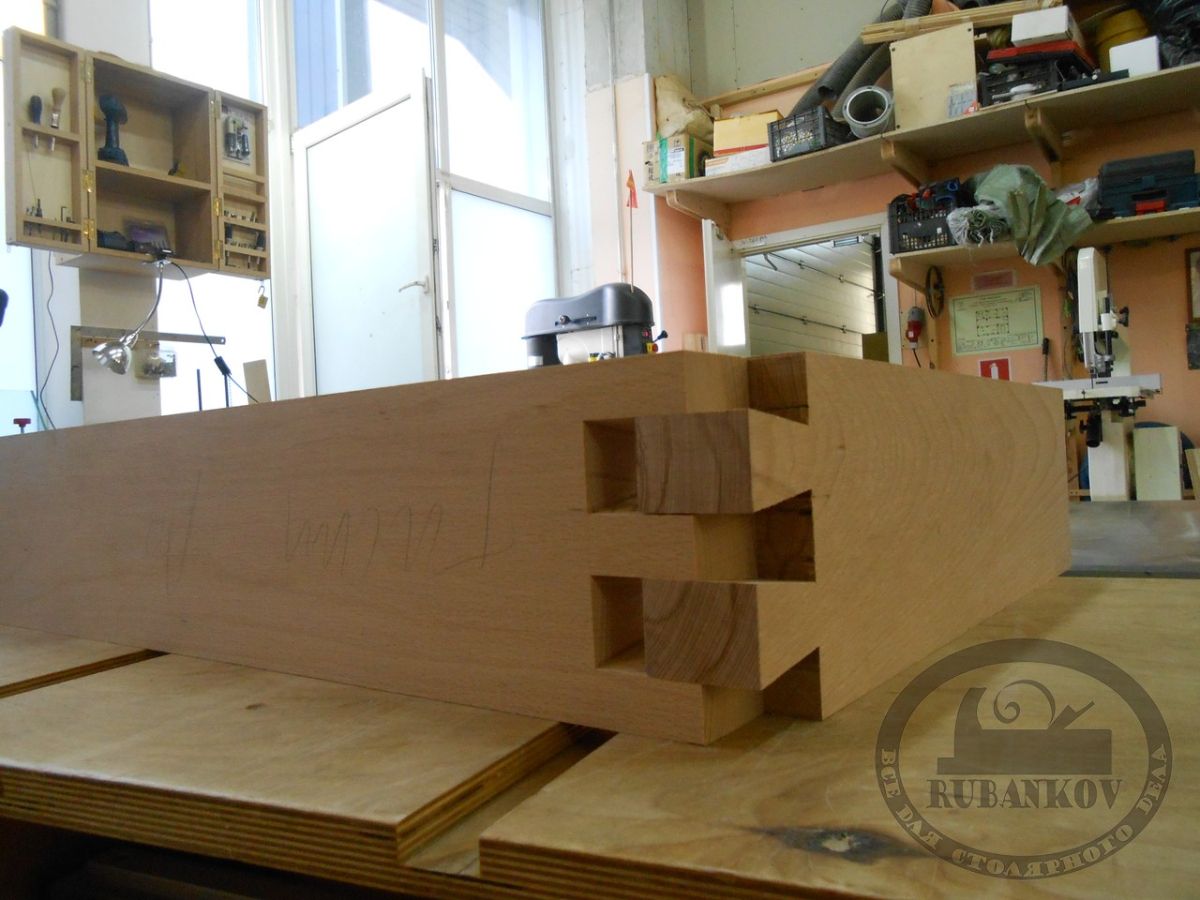

Разумеется, на фото - уже обработанный на рейсмусе в размер щит. Тут он стоит просто для примера как работают ваймы Plano (не успел снять, когда клеил щит на-черновую). Обвязка верстачной доски толщиной 40мм и шириной 120мм собирается на «ласточкин хвост», который делается на циркулярном станке с помощью наборных дисков DADO

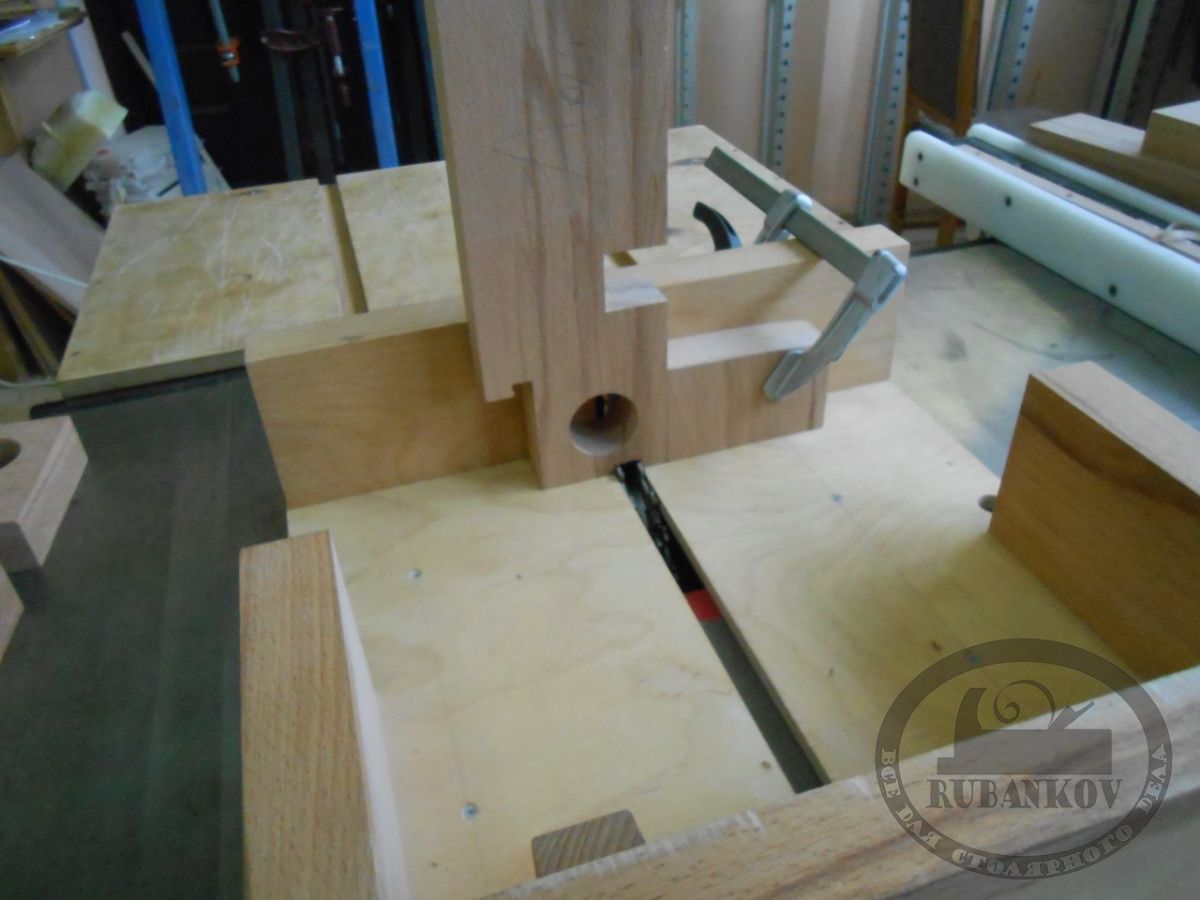

Для позиционирования заготовок используется самодельный шаблон из фанеры и поликарбоната и прижимы для крепления заготовок от Piher. Благодаря им, и заготовки точно и надёжно фиксируются в каретке, и пальцы целы))))))

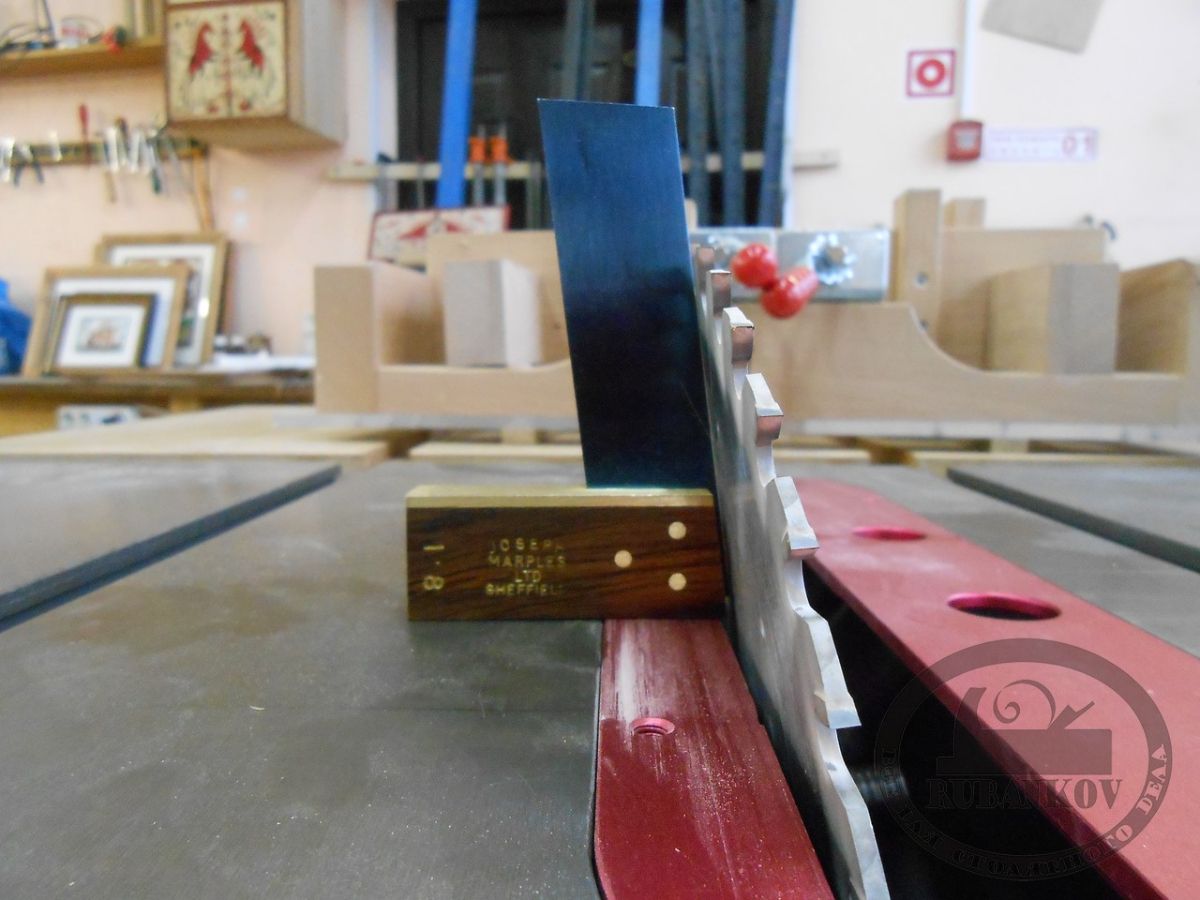

Таким образом, делаются ответные части ласточкина хвоста и предварительные запилы самого ласточкина хвоста. Скошенные грани подрезаются пилой, выставленной под углом 7 градусов. Угол проверяю угольником Marples

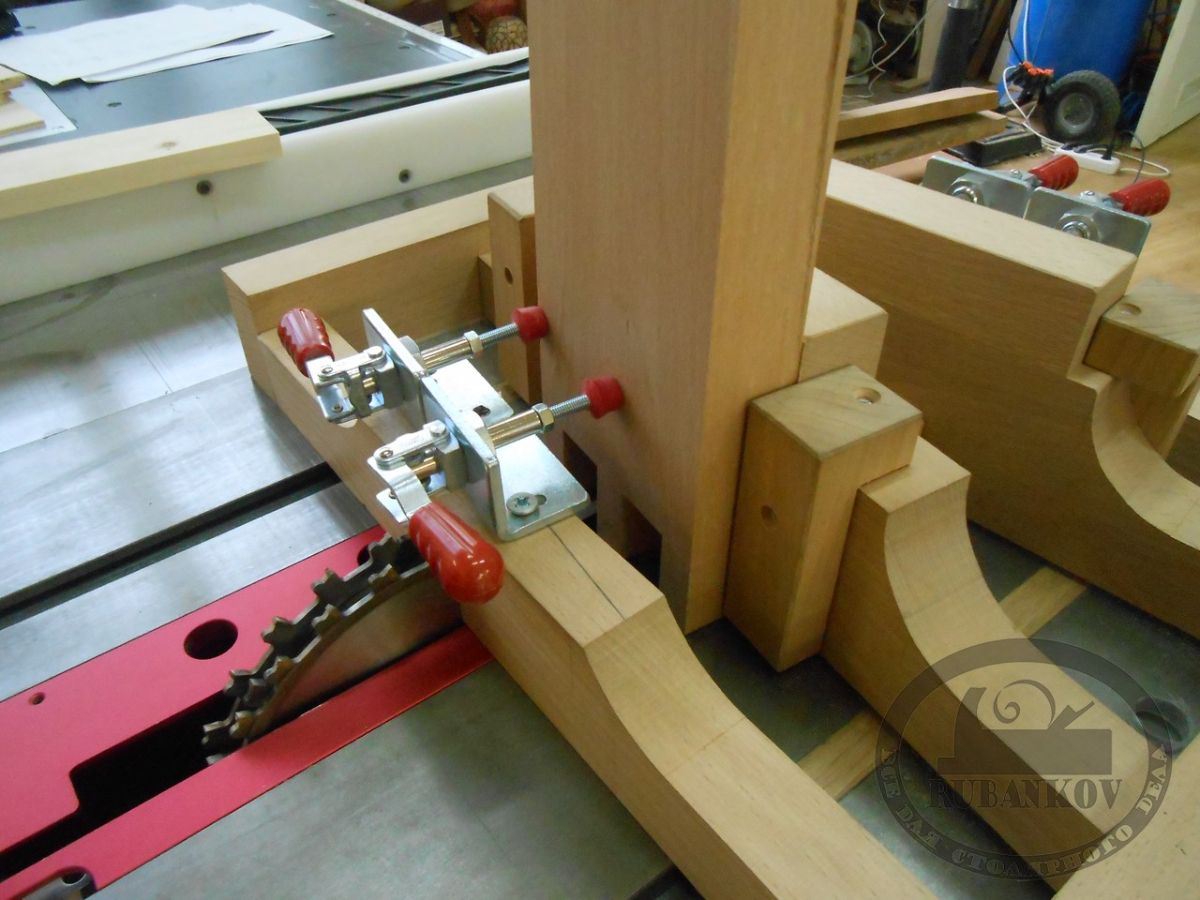

Для более точного и надёжного фиксирования заготовки в каретке, используем прижимы для крепления заготовок от Piher

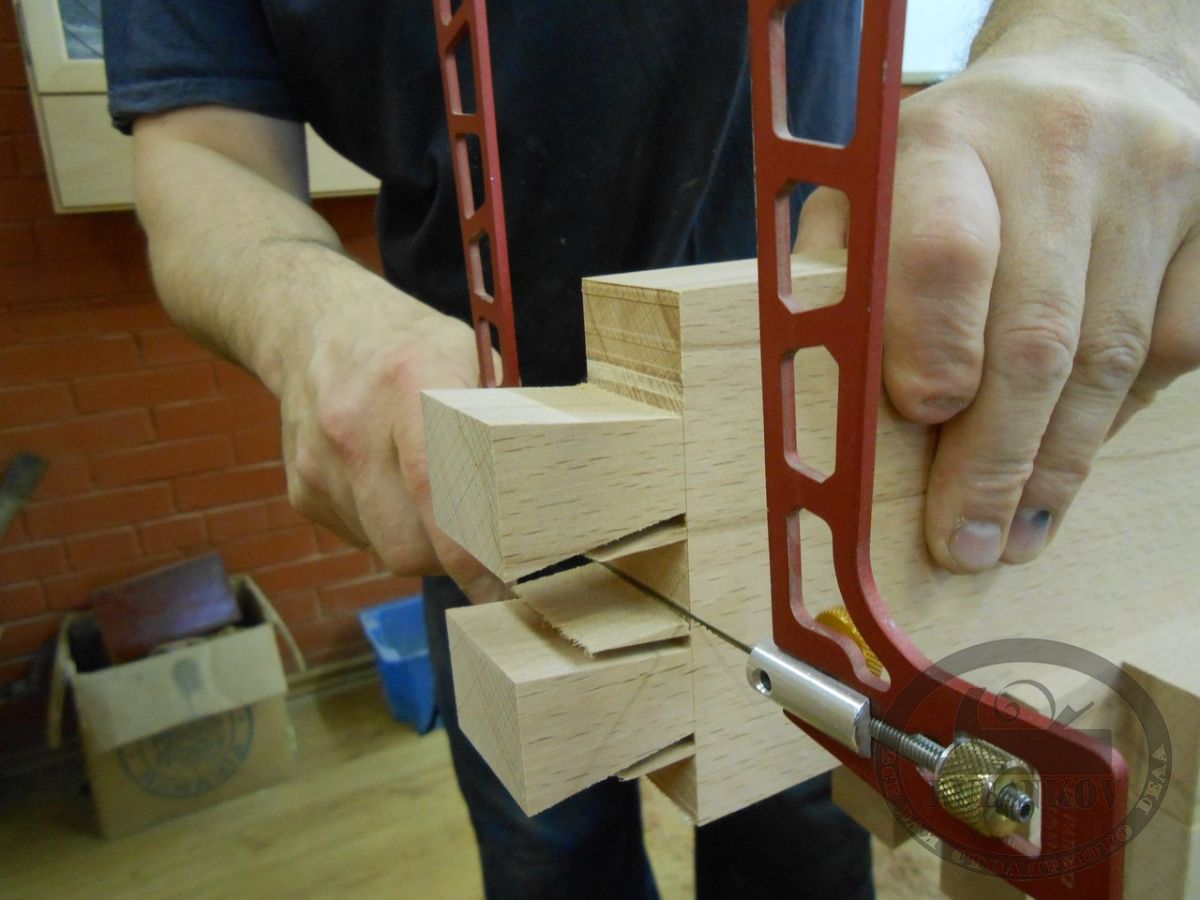

Не обойтись и без использования и ручного инструмента. Подрезаем то, что не удалось удалит на станке, используя ручной лобзик New Concept

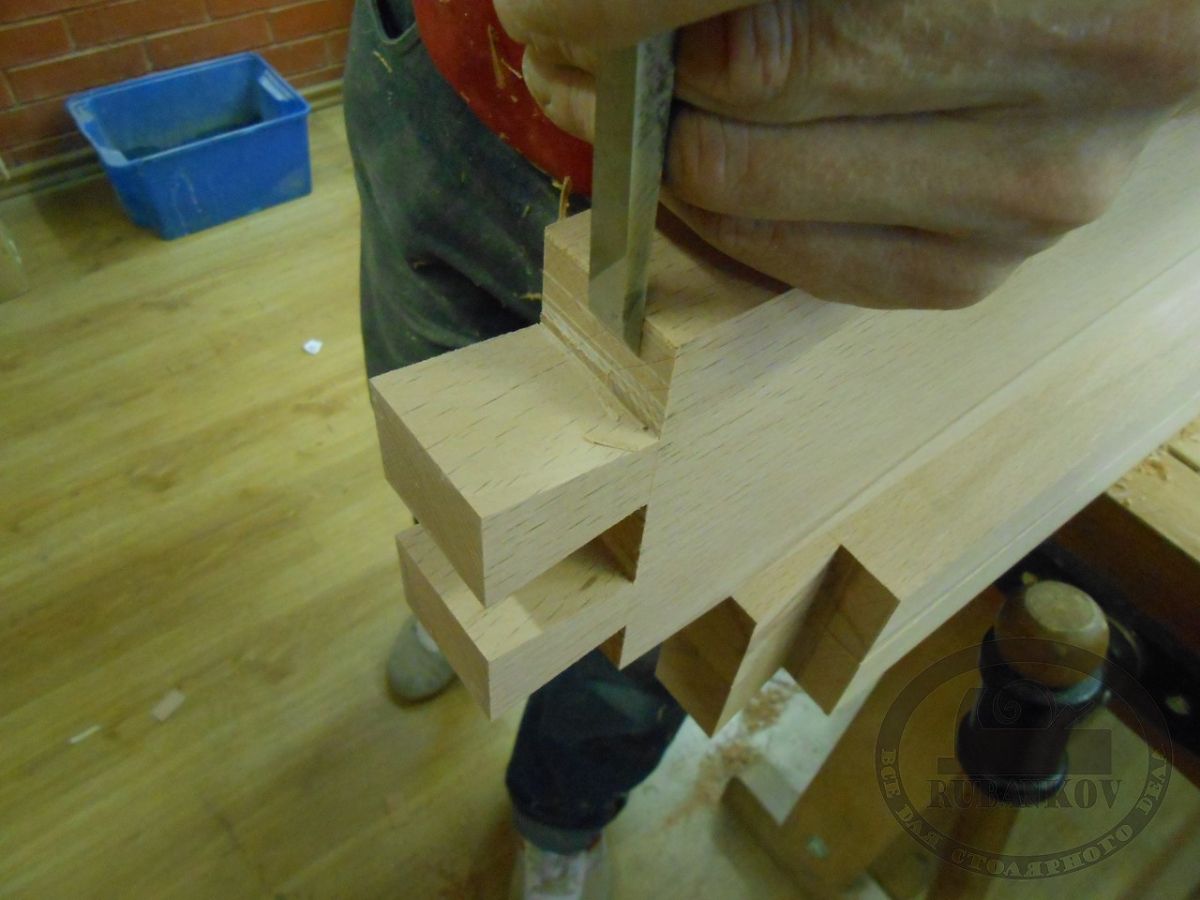

и столярные стамески

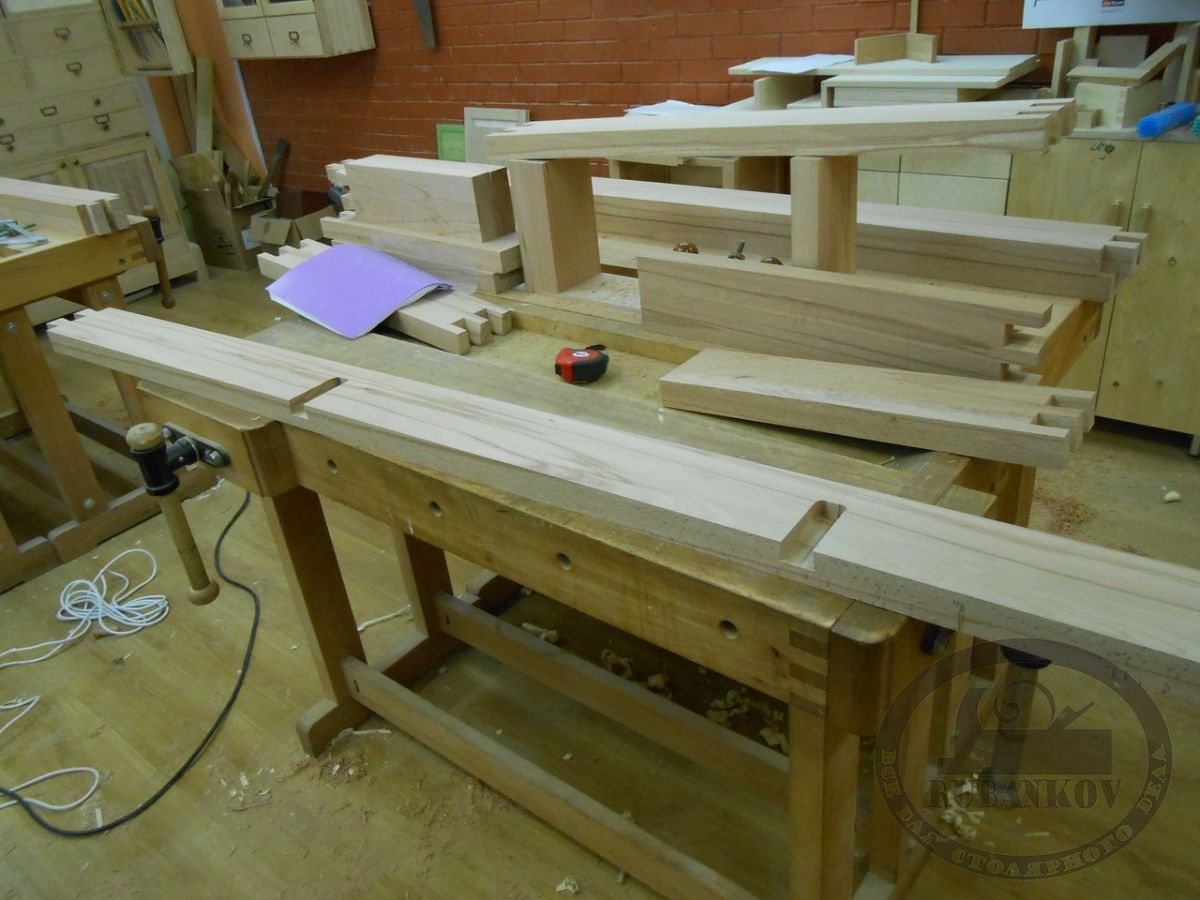

Обвязка верстачной доски готова

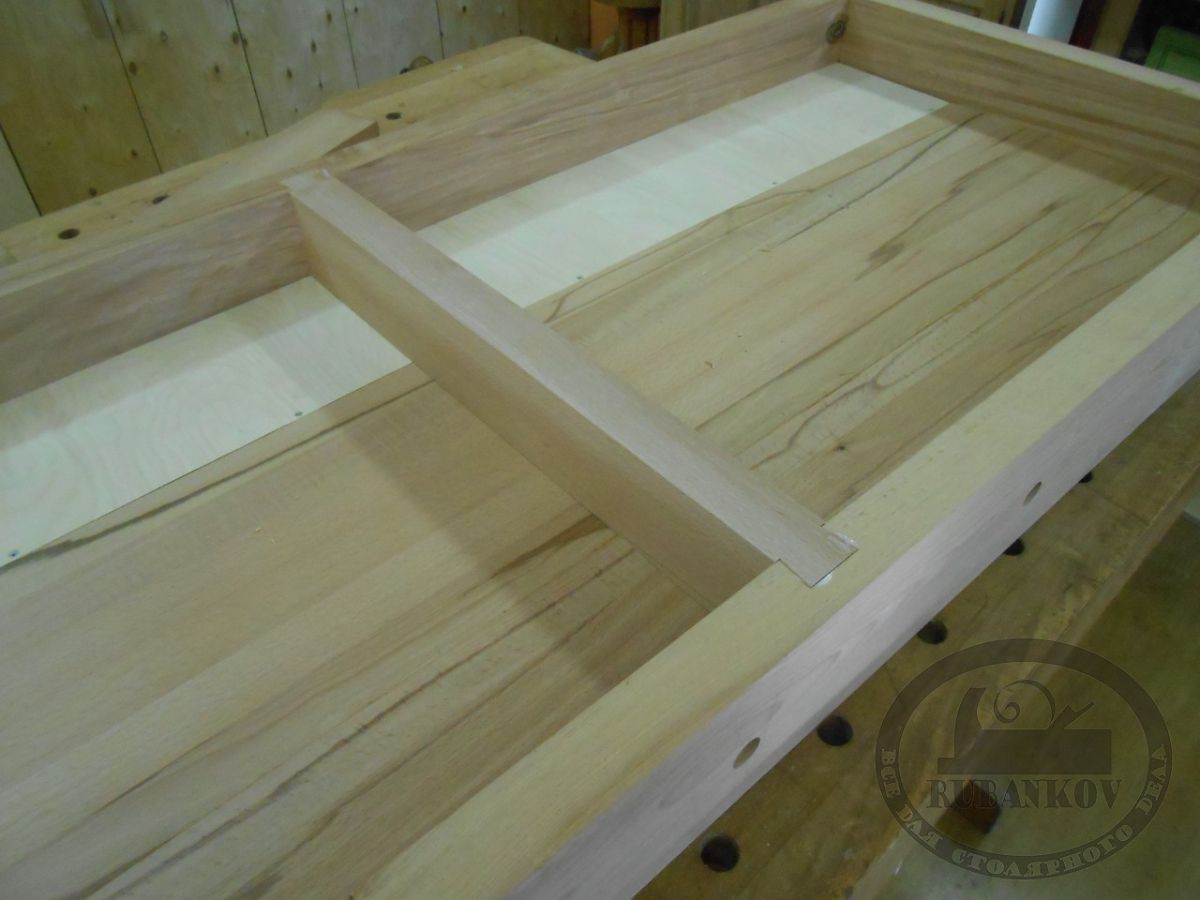

Для того, что бы обвязка верстачной доски была более стабильной, врезаем в неё на ласточкин хвост то, что мы называем условно шпангоутами, иначе - поперечные бруски-распорки. Это нам посоветовал использовать в конструкции Фёдор Алексеевич Бондарев, за что ему отдельное русское мерси.
Проверяем, чтобы гнёзда "ласточкина хвоста" были строго зеркально.

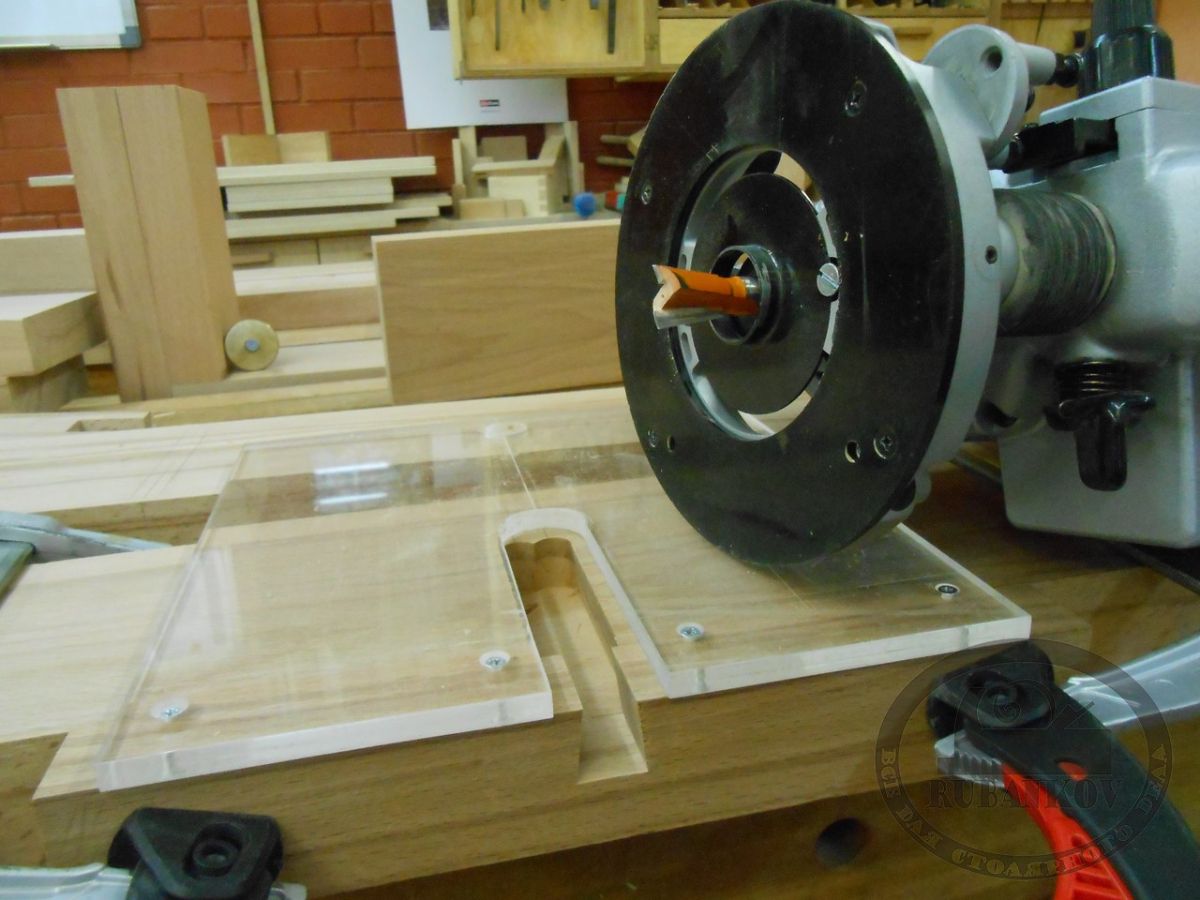

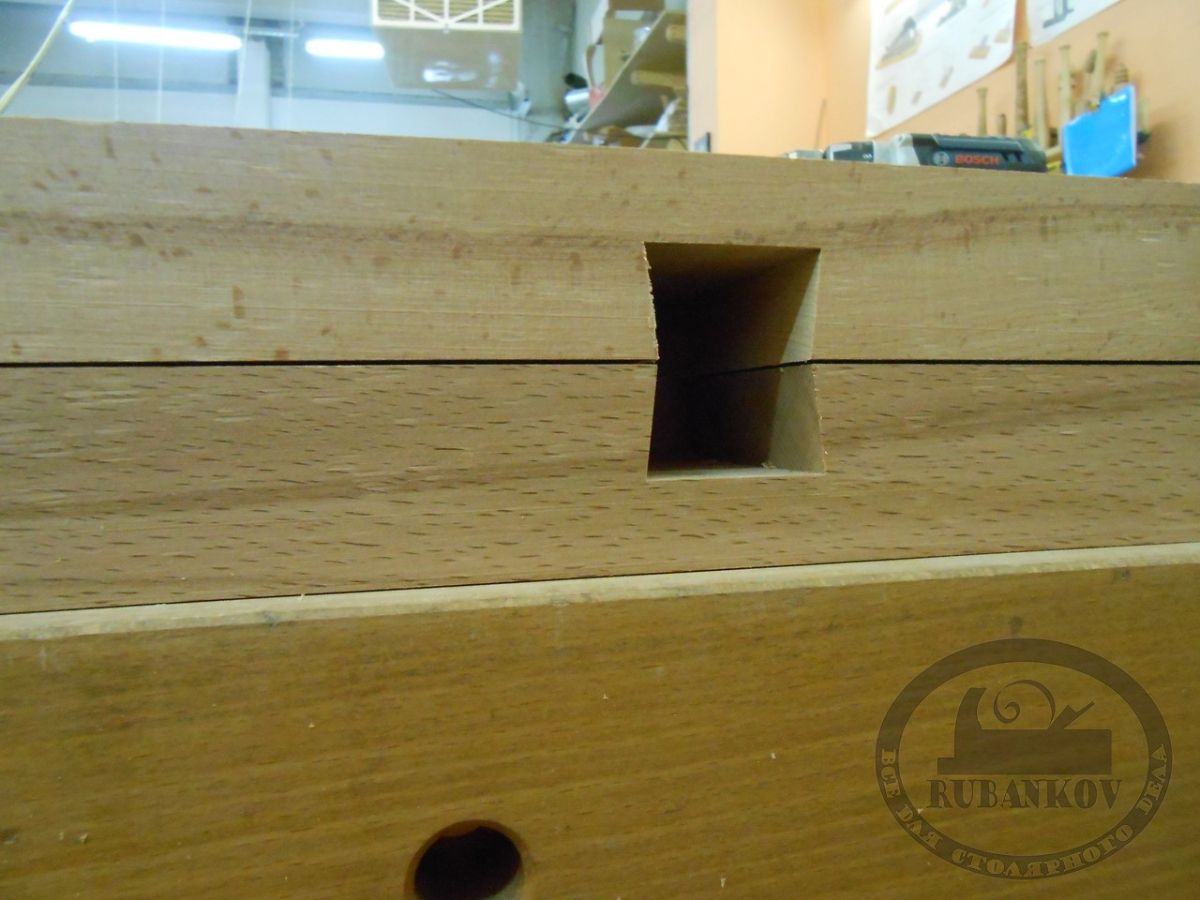

Делаются гнёзда под ласточкин хвост фрезером по самодельному шаблону из поликарбоната и при помощи фрезы "Ласточкин хвост"
А сам ласточкин хвост формируется на фрезерном столеVeritas по упору.

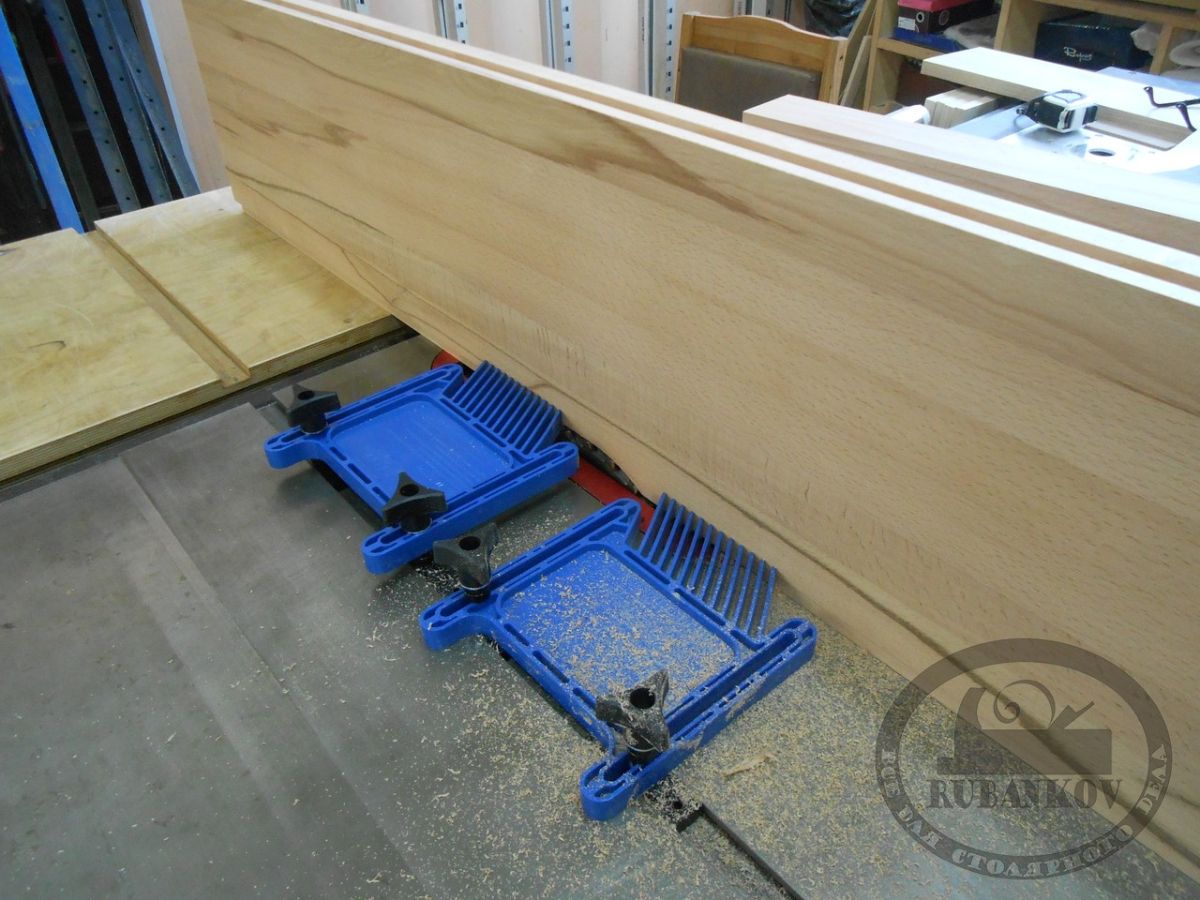

Шпунты и пазы и фальцы делаем на циркулярном станке наборными дисками DADO с помощью самодельной каретки из фанеры.

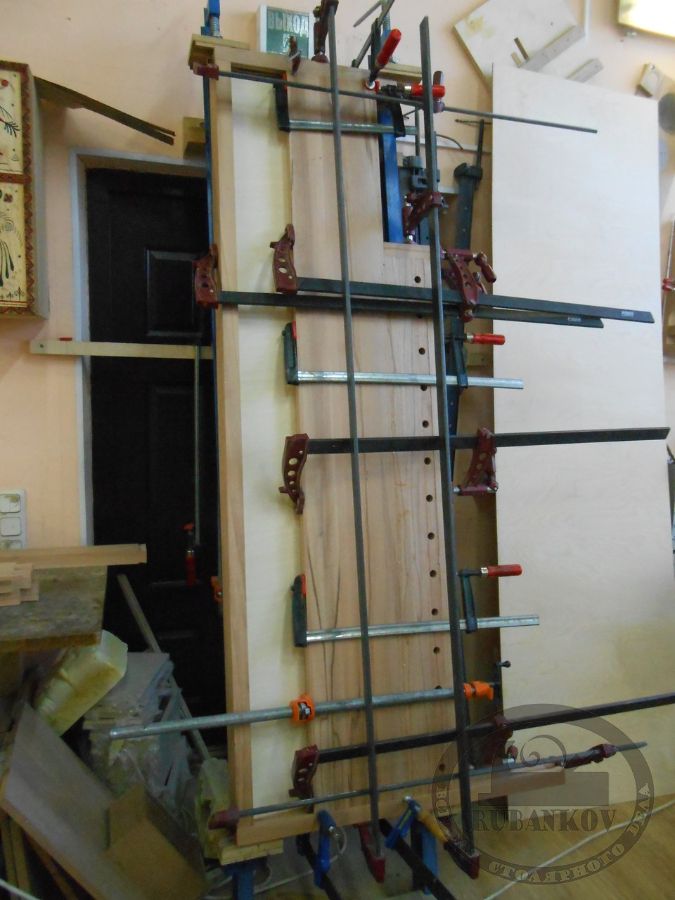

После сборки насухо и проверки точности всех соединений, собираем на клей всю конструкцию верстачной доски в ваймах Piher и с помощью их же (Piher) струбцин.
Верстачная доска склеена.
Дополнительно притягиваем обвязку верстачной доски к щиту в месте разрыва сплошной линии 12мм «глухарями»

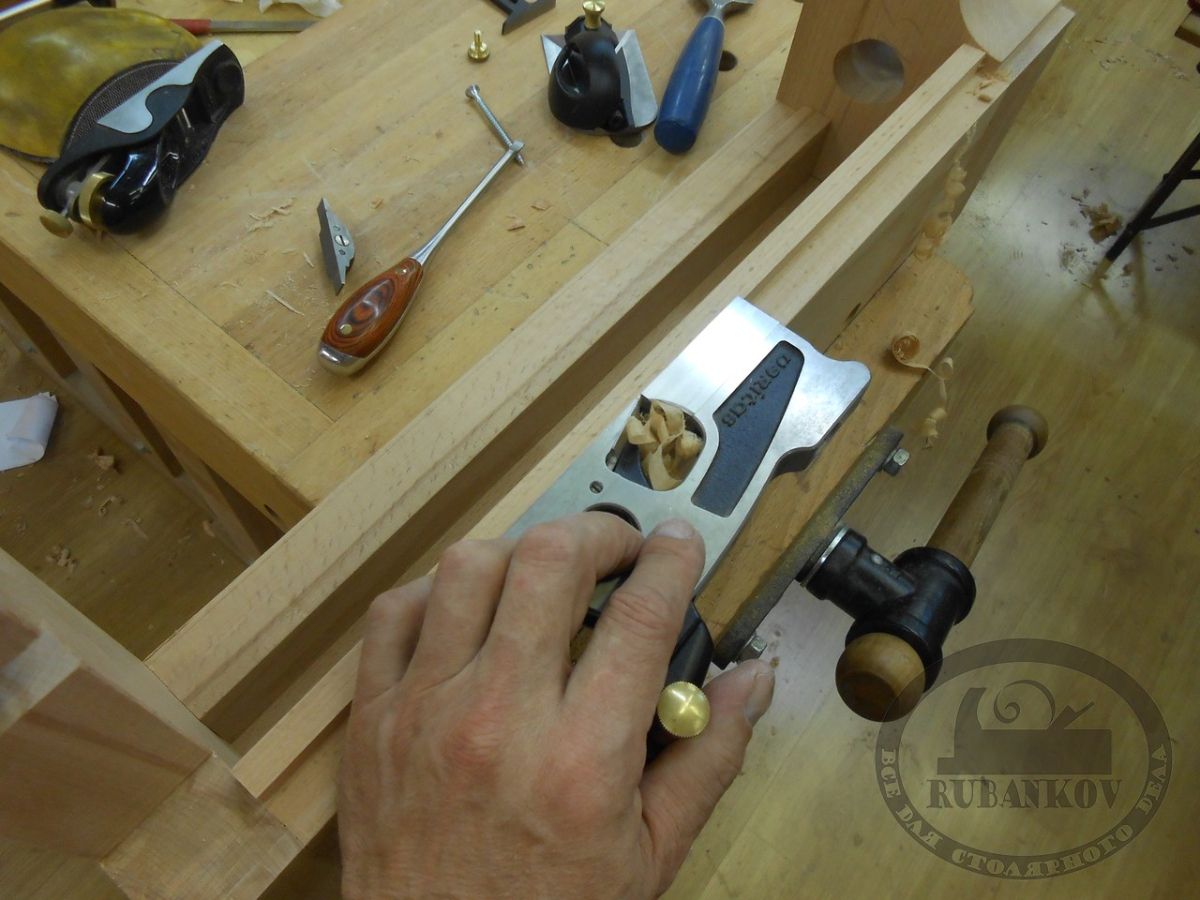

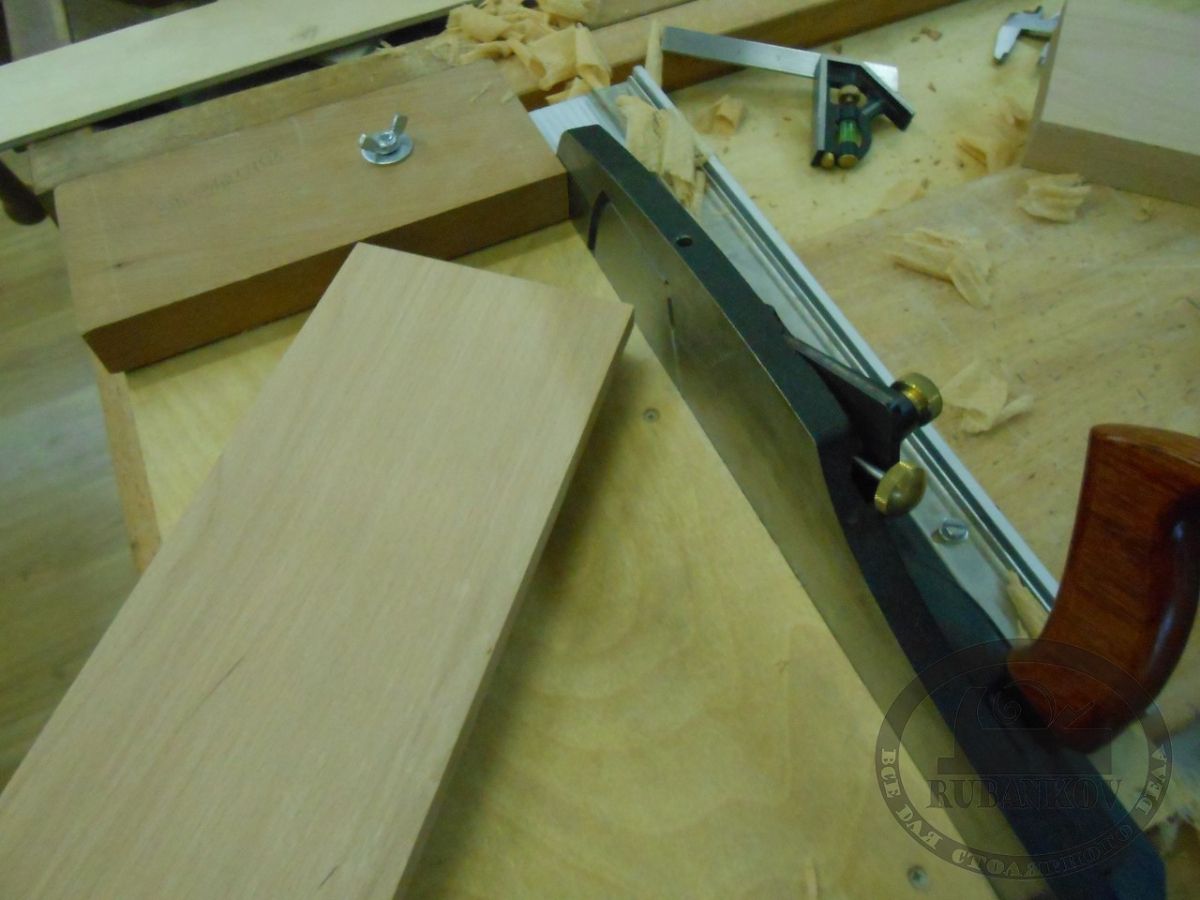

При подгонке деталей использовался торцовочный рубанок от Veritas

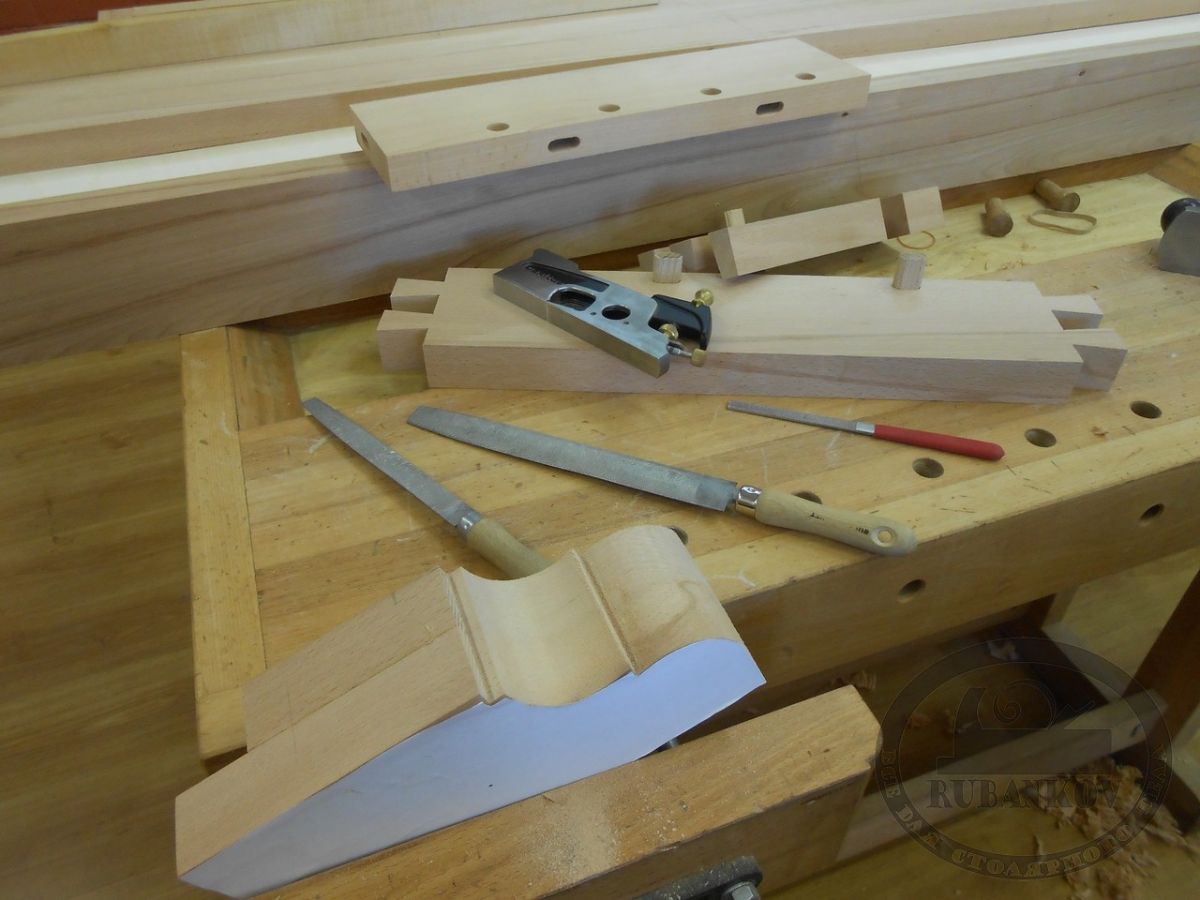

«Красоту» у коробчатых продольных тисков выпиливались с помощью ленточной пилы с последующей обработкой зензубелем и рашпилями.

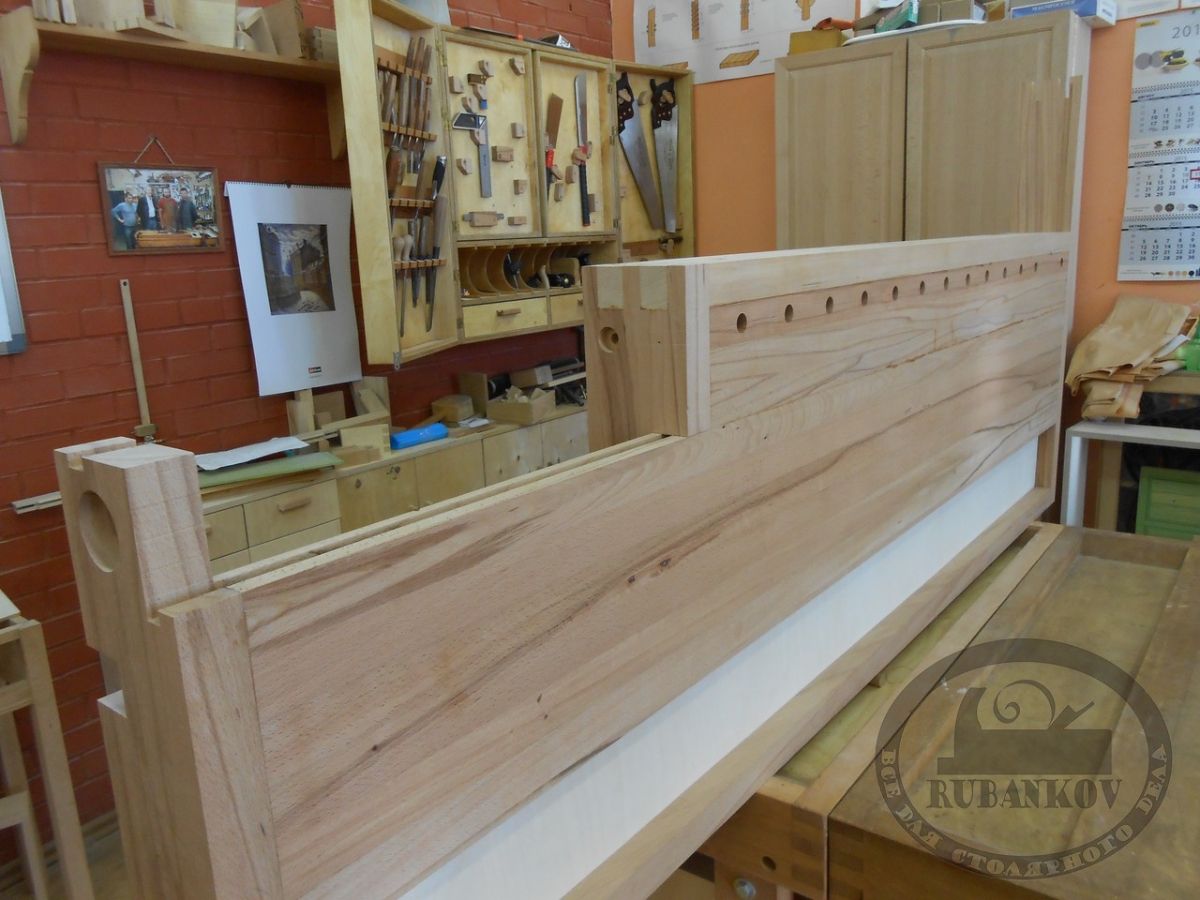

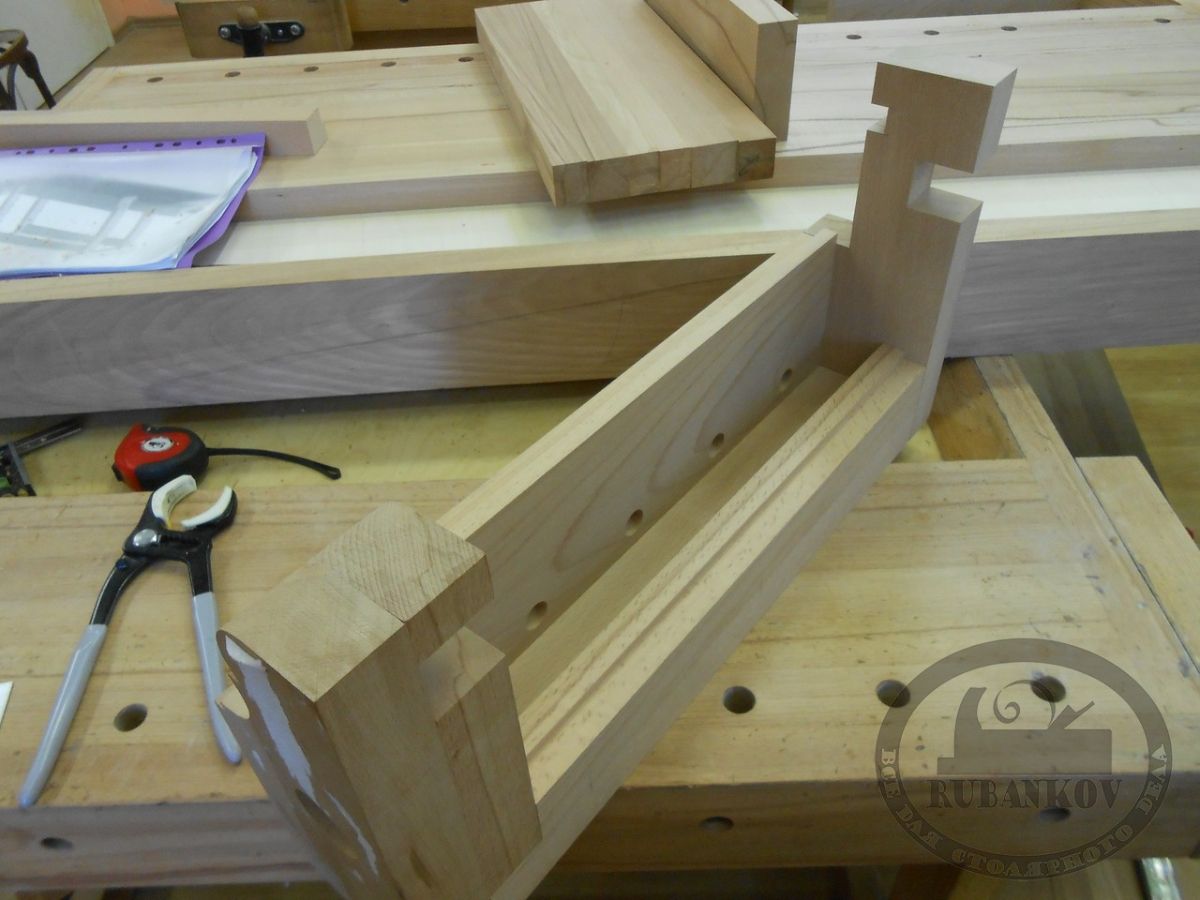

Собираем коробку задних(продольных) тисков.

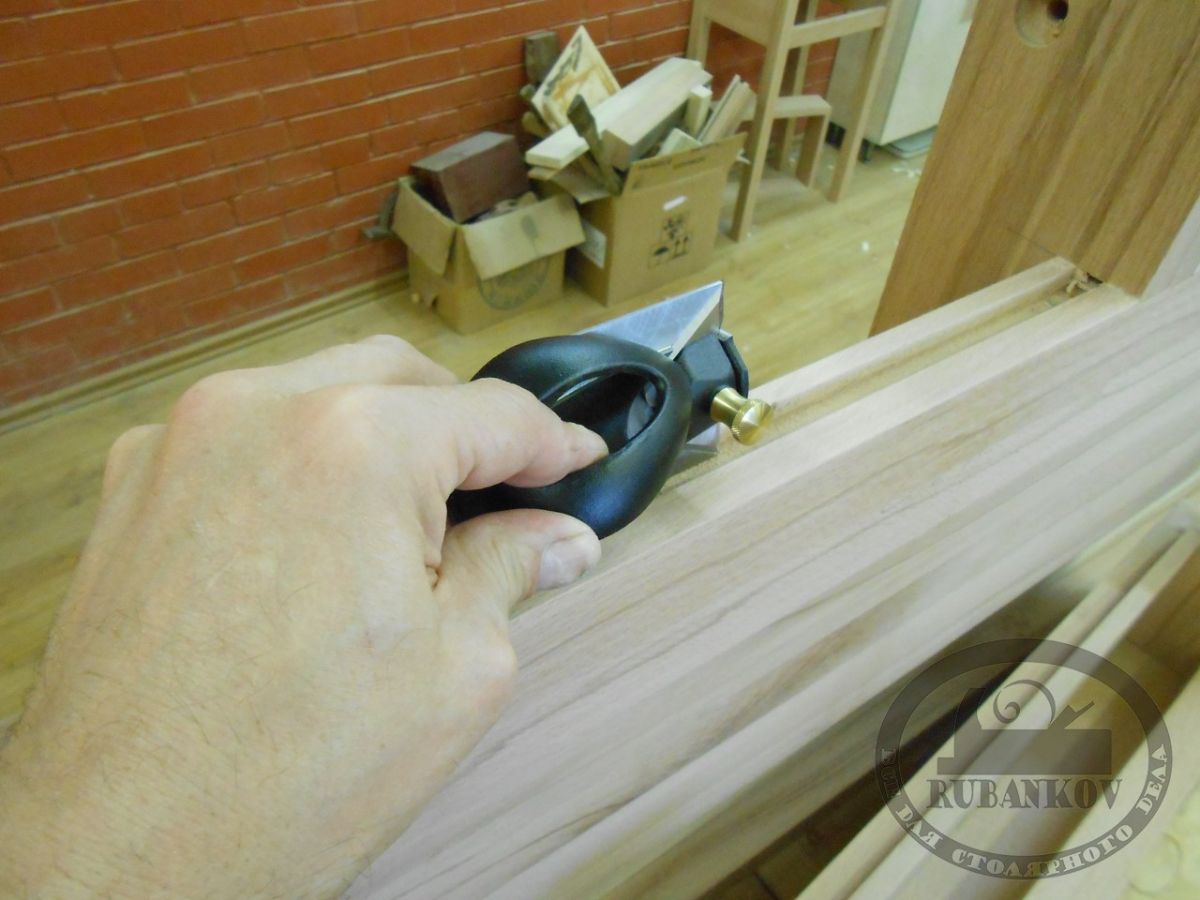

Точно подогнать все гребни и шпунты нам помогут зензубели, простой и пазовый.

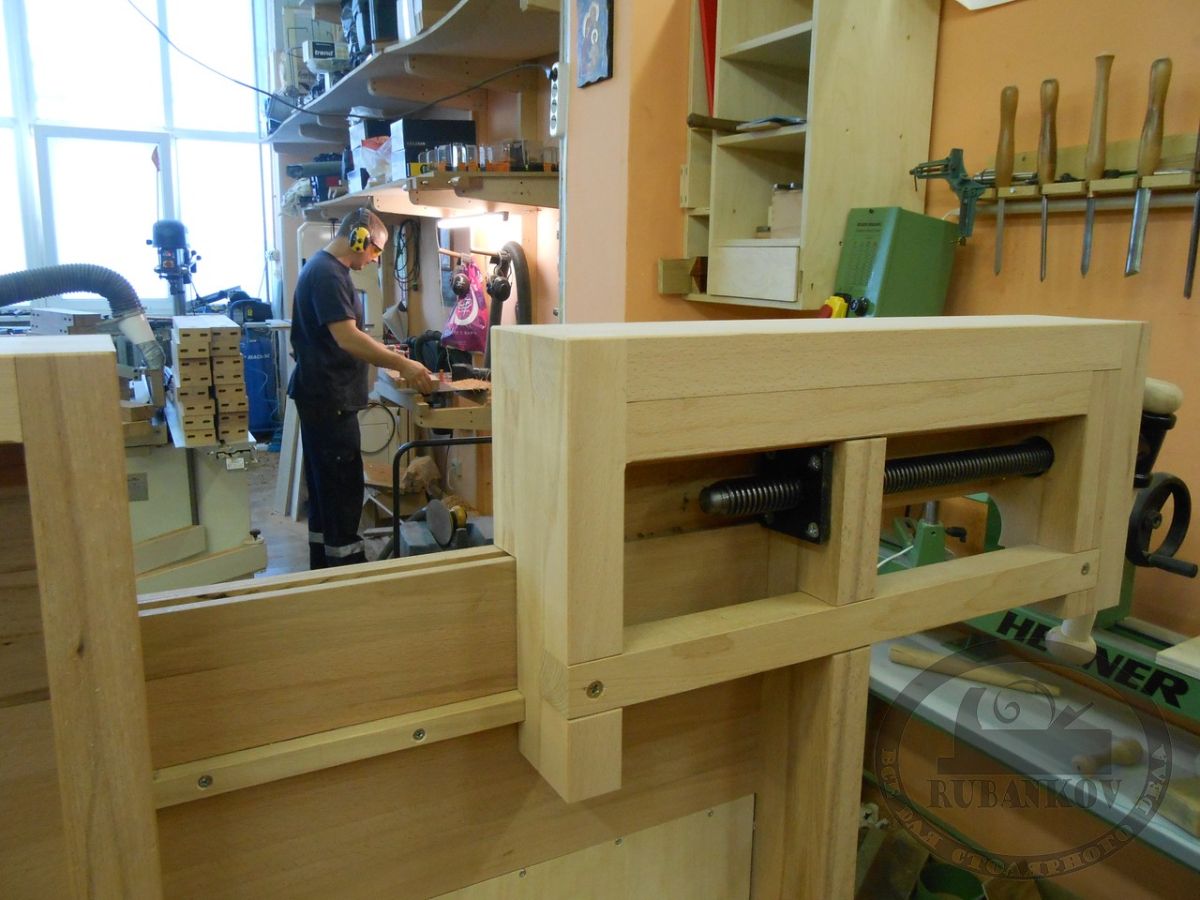

Устанавливаем заднюю винтовую пару от York

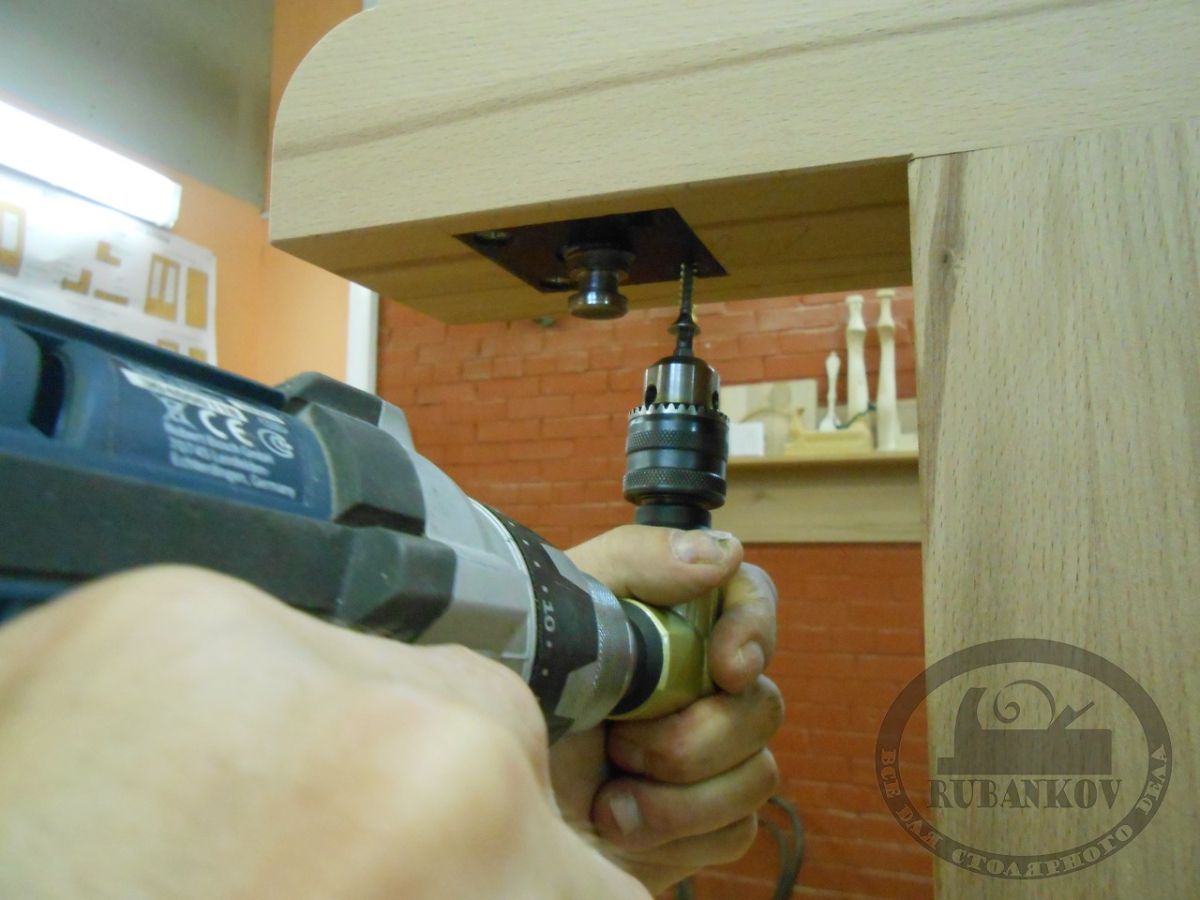

В труднодоступных местах используем угловую насадку Kanzawa для шуруповёрта.

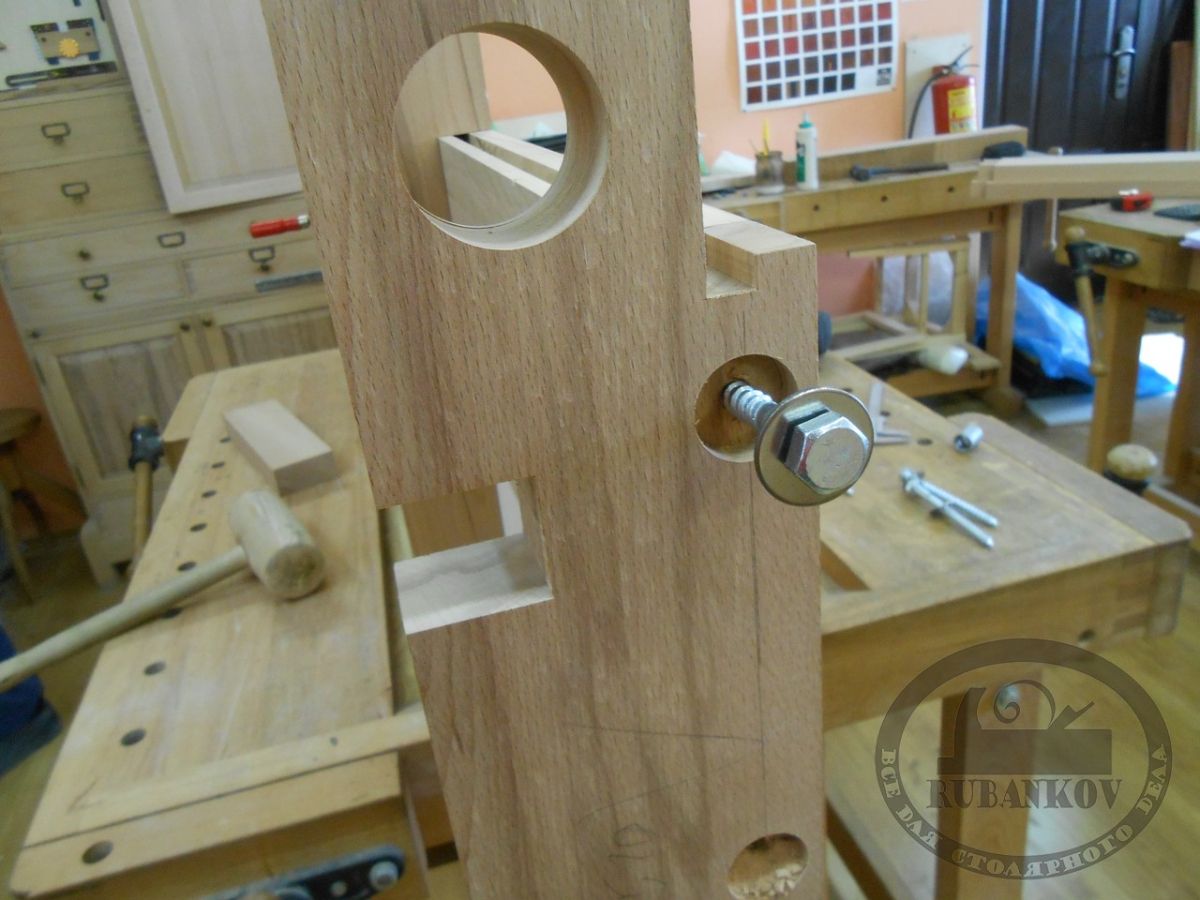

Устанавливаем передние тиски и усиливаем их стяжкой - резьбовой шпилькой.

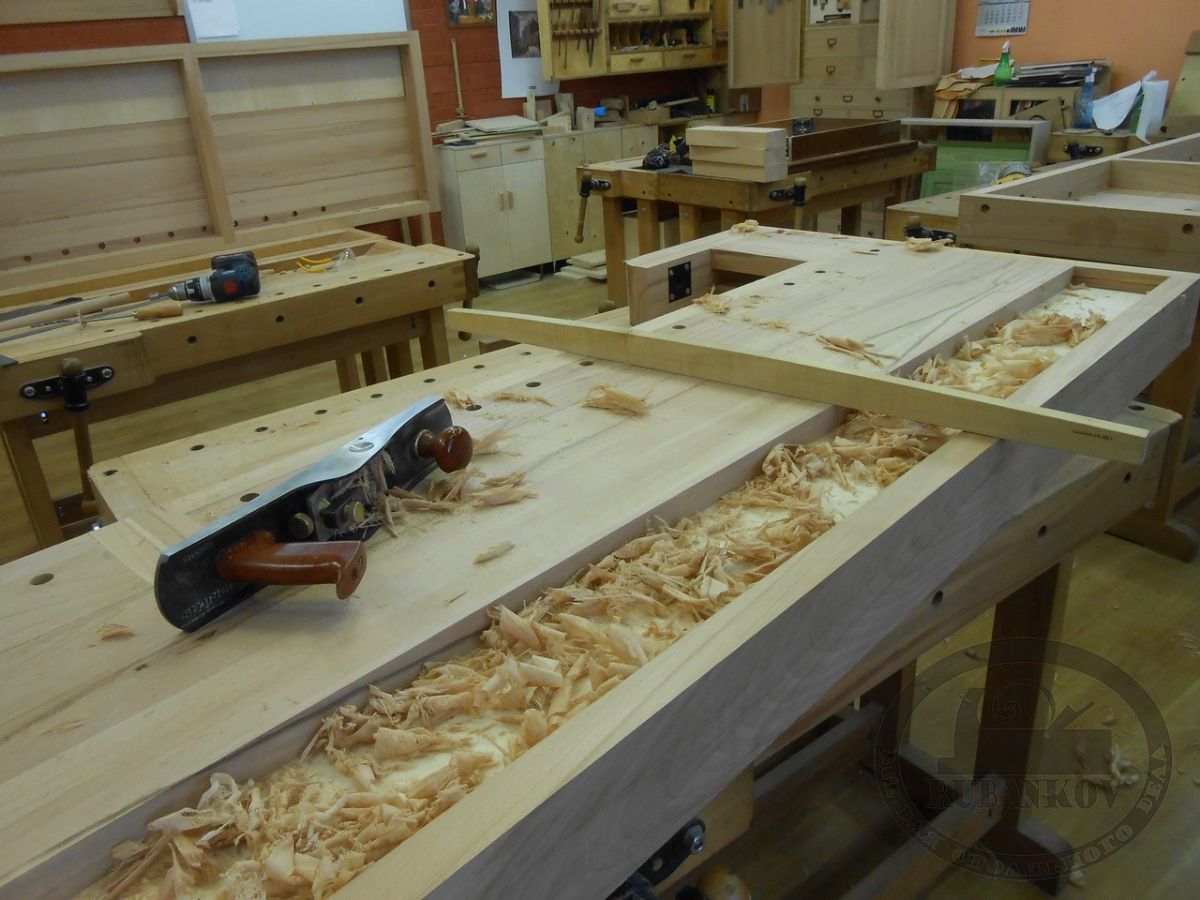

Теперь остаётся выровнять верстачную доску. Работаем рубанком и фуганком, постоянно проверяя плоскость верстачной доски линейкой Veritas

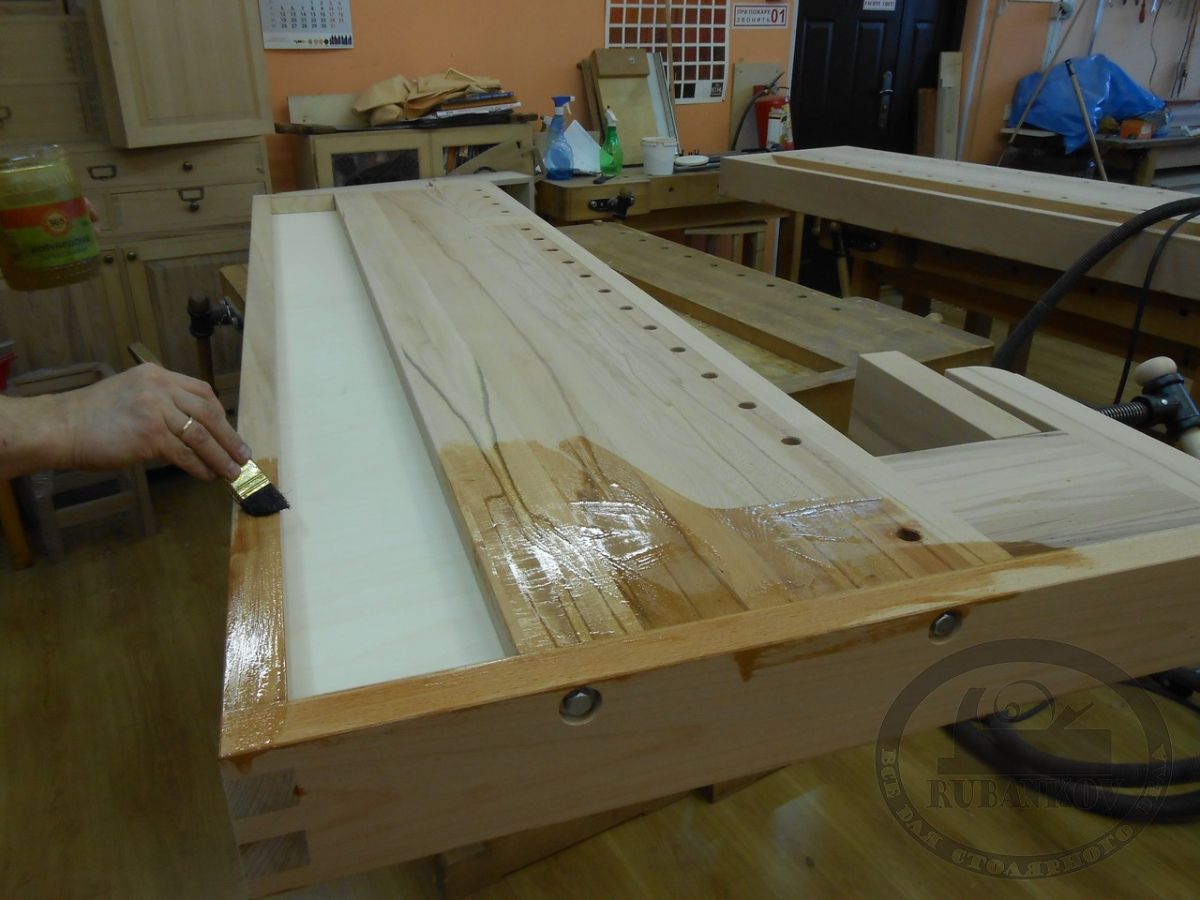

Грунтуем верстак тунговым маслом.

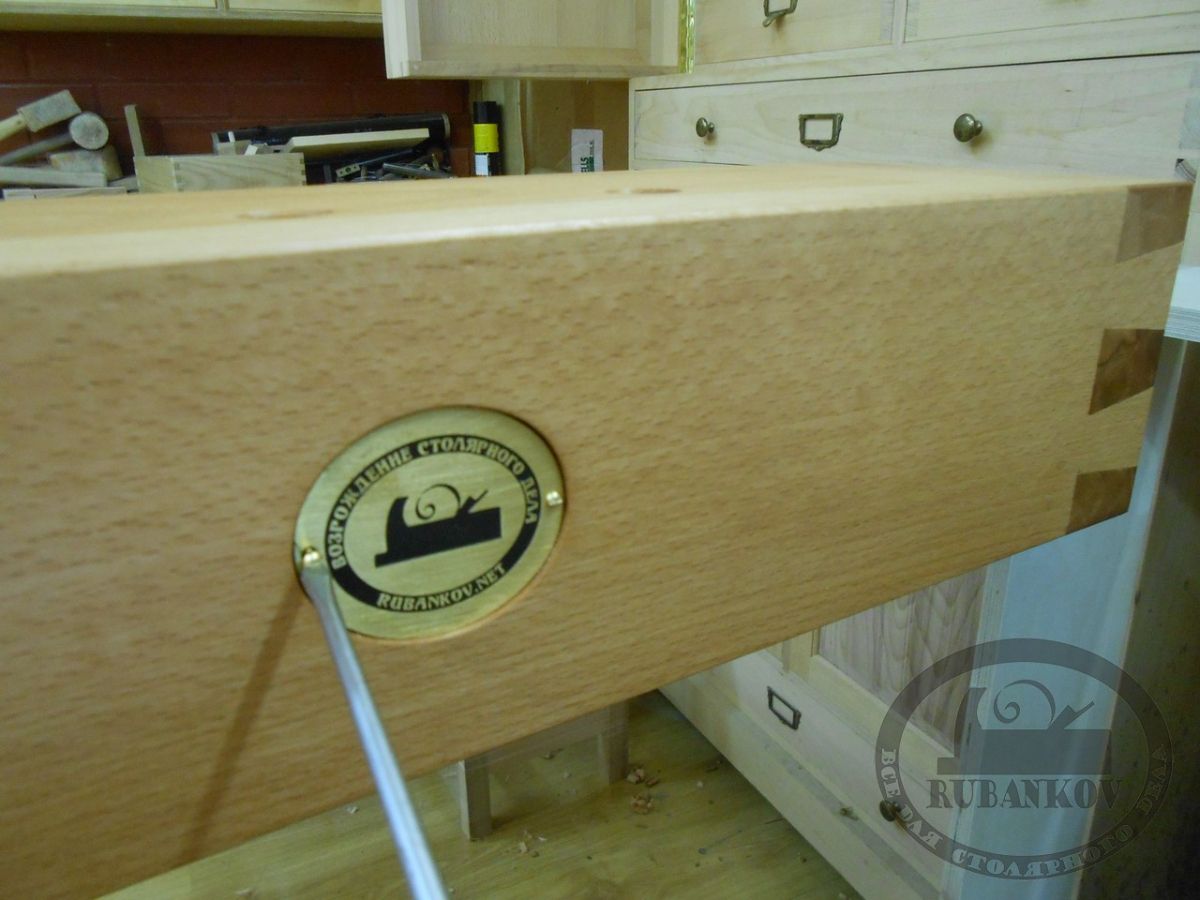

Пришло время установки фирменного знака «Рубанков». Разумеется на латунные винты.

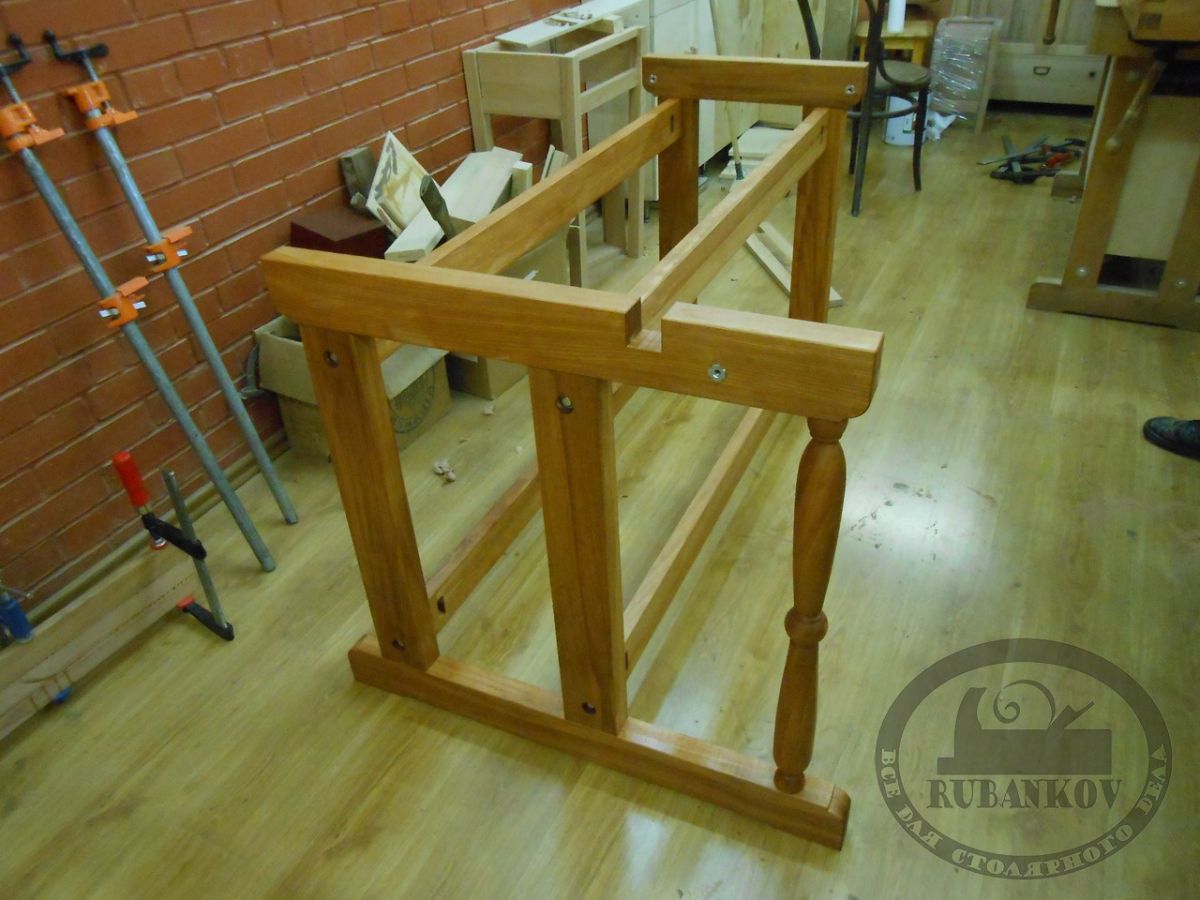

В этом верстаке применяем стандартное рубанковское подверстачье. Добавим только для большей устойчивости лишний точёный (для красоты) упор под расширенную ножку у передних (поперечных) Г-образных тисков,

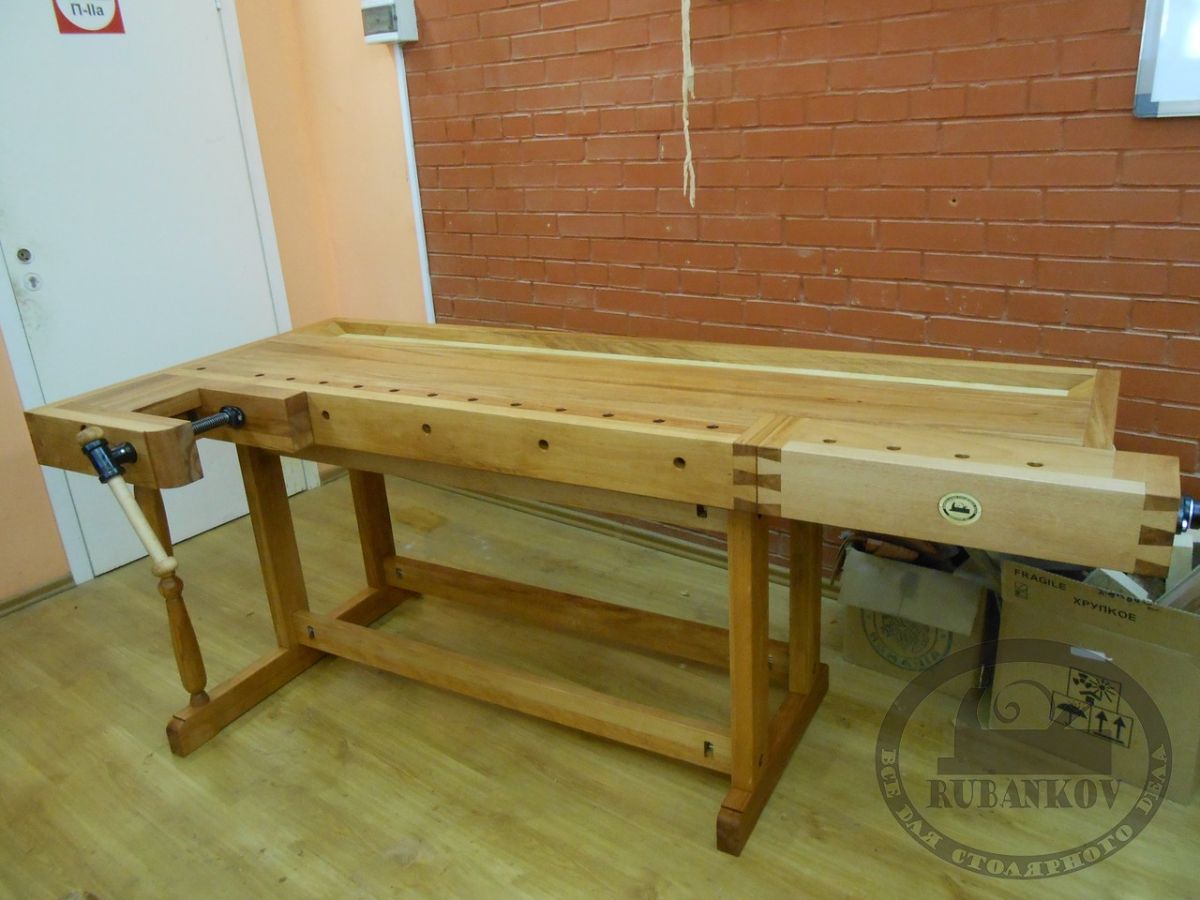

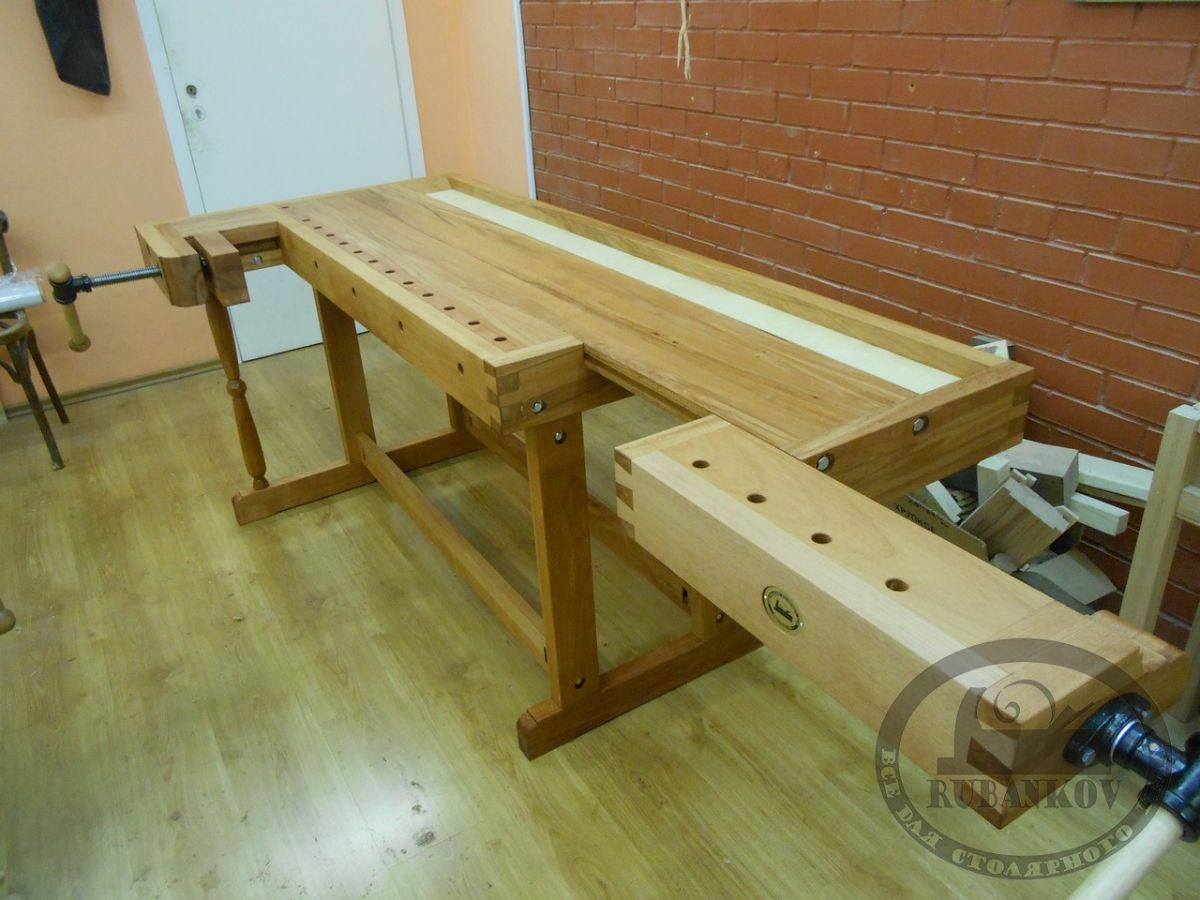

Вот верстак и готов.
Полностью раскрыв продольные тиски, можно зажать заготовку больше 2 метров.

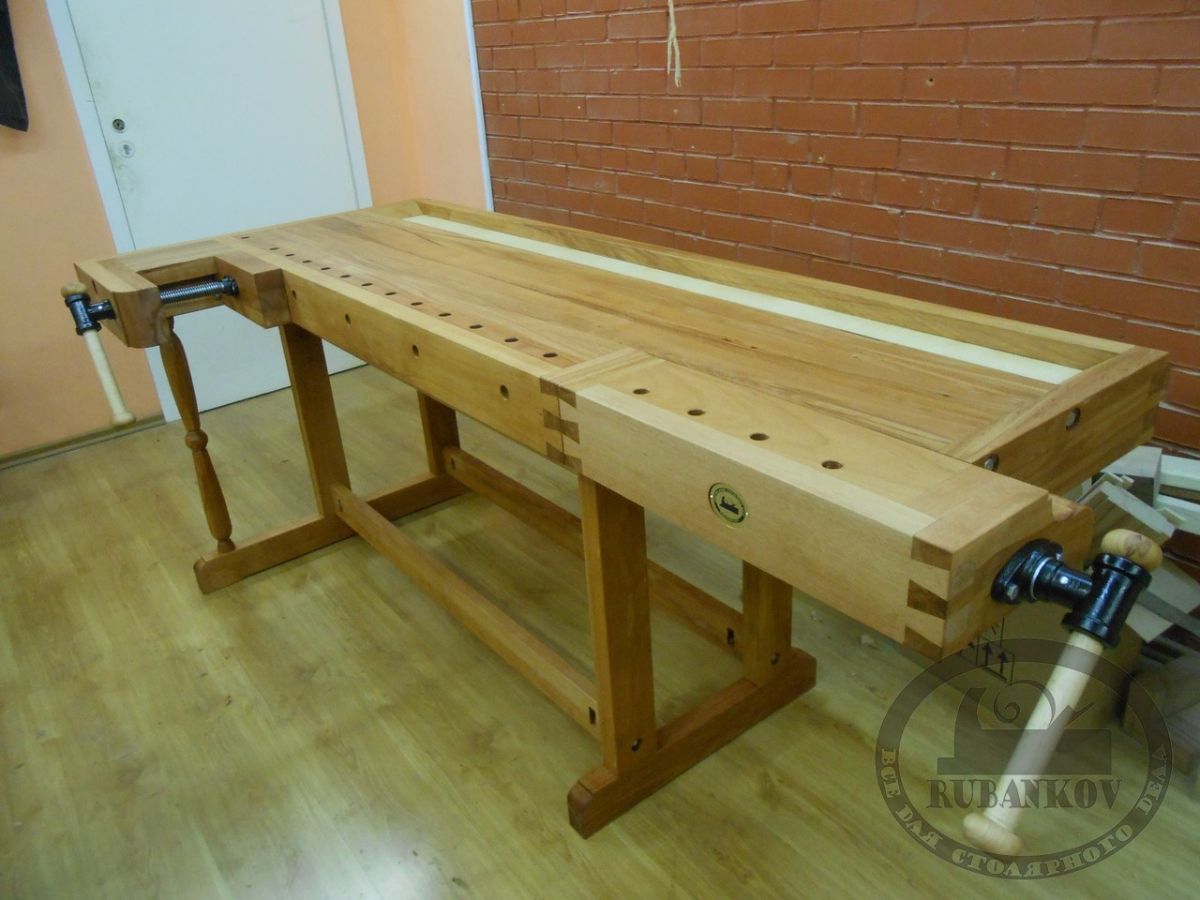

Готовый верстак с другого ракурса.
Сергей Фёдорович и Фёдор Сергеевич в восторге от нашего нового учительского верстака
С уважением Алексей Дейкин - Мастерская Rubankov.Net
